人體硅膠材料發粘怎么辦？這是很多客戶在操作使用人體硅膠材料的時候會遇到的問題，我們知道硅膠一旦出現發粘問題，會導致最終做出來的成品在觸感上大打折扣的。想要解決硅膠發粘或者避免此類問題的發生，首先就要知道硅膠為什么會發粘？

根據宏圖硅膠20年生產經驗總結出來的經驗，影響人體硅膠材料發粘的主要有三點：膠料未能完全固化、攪拌不夠充分（沒有攪拌均勻）、硅膠硬度。下面我們來具體分析這三點原因。

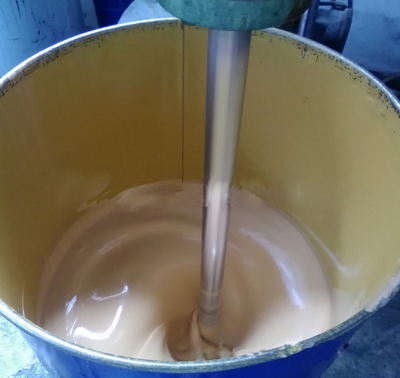

1.人體硅膠材料通常在室溫25度的情況下，可操作時間有30分鐘，常溫下需4個小時才能完全固化。有些客戶曽像我們反應，硅膠看起來已經完全固化了，但硅膠表面還是有一小部分會粘手，這種情況就是那一小部分人體硅膠沒有攪拌均勻而造成的，或者是A、B組分沒有按照重量1:1的比例進行準確配比，導致部分硅膠沒有完全固。這種情況已經沒有辦法讓那一小部分完全固化了，只能報廢，需要重新做一個模具。

2.人體硅膠屬于加成型硅橡膠，在操作使用時不能接觸縮合型硅膠及水、雜質、有機錫催化劑、酸、堿等其它含硫、磷、氮的有機物，否則也會導致硅膠不會固化或這固化不完全，俗稱硅膠“中毒”。如果發生有那么一小部分類似膠紙一樣的粘度，這樣的情況發生了那就得檢查工具、材料和模具了。還有操作的時候開模師傅和操作員工不要吸煙，否則也會影響硅膠固化。

3.人體硅膠材料硬度的選擇也會影響硅膠固化后是否會粘手。（以下硬度單位：邵氏A),單位0度甚至5度的硅膠固化后多少都是會有點粘手或者出油的情況，不同廠家有不同的質量，有的廠家10度的硅膠可能都會發粘。

人體硅膠材料出現發粘，一般解決方法在硅膠固化后使用爽身粉抹在表面上，這樣可以解決硅膠粘手的情況，或者在人體硅膠固化的時候采用加溫固化方式。
